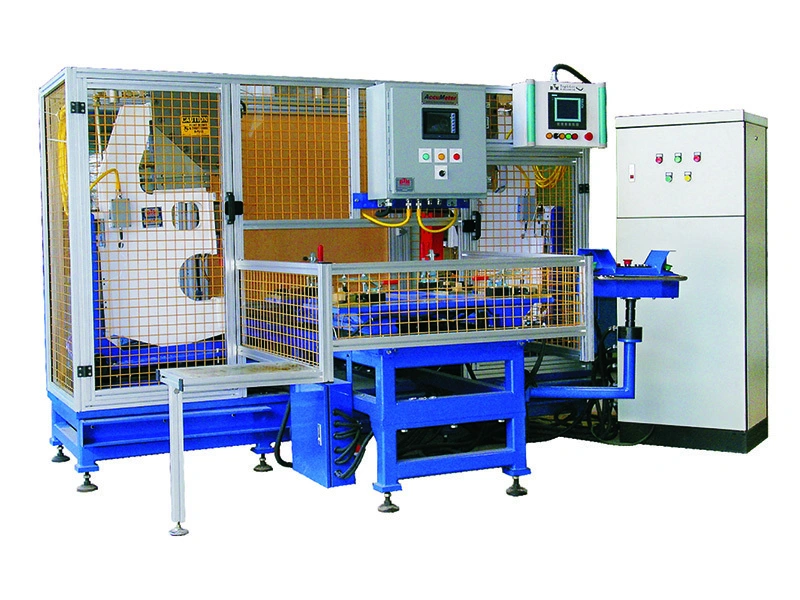

Auto-Schiebedachstruktur-Clinchmaschine
Dieses Produkt ist mit einer unbesiegbaren Qualität versichert.
| Artikel | Höhe | Länge | Breite |
| Größe | 2190 | 2910 | 1420 |
| Artikel | Parameter |
| Stanzzylindertonnage KN (@6Bar) | 78,2 (x2) |
| Kombinierter Hub des Prägezylinders (mm) | 100 |
| Prägezylinder Kraft-Hub (mm) | 12 |
| Luftbedarf Bar | 6~7 |
| Leistungsbedarf | 380 V / 3P / 50 Hz |
| Enter-Wire-Anforderung | 10 mm² Phasenleitung, Nullleitung + 4 mm² Erdungskabel |
| Die Spezifikation | Tog-L-Loc 5,5/4,6/3,0-Serie |
| Spezifikation des Gasbehälters (L) | 40 |
| Zykluszeit der Ausrüstung (s/Stück) | 10( einseitiges Clinchen an 3 Punkten, ohne manuelle Be- und Entladezeit |
Feature
1. Die Heron-Clinchmaschine für Auto-Schiebedachstrukturen verfügt über ein Tog-L-Loc-Blech-Clinchsystem und ihre Clinchköpfe haften während des Clinchvorgangs nicht am Aluminium.
2. Jede Clincheinheit ist auf der X-Achse installiert und das Werkstück wird auf der Y-Achse platziert, die von einem XY-Servomotorsystem gesteuert wird. Die Clincheinheit kann beim Clinchen der Schiebedachstruktur auch rotieren.
Hintergrundeinführung
Diese Clinchmaschine für Auto-Schiebedachstrukturen wurde für Webasto- und Inafa-Schiebedachstrukturen entwickelt. Sie eignen sich für Plan- und Bogen-Schiebedach-Stahlbleche und Strangpressteile aus Aluminiumlegierungen während des Clinchprozesses.
Das Produkt hat die internationale Zertifizierung in allen Aspekten wie Funktionalität, Leistung und Qualität bestanden.
