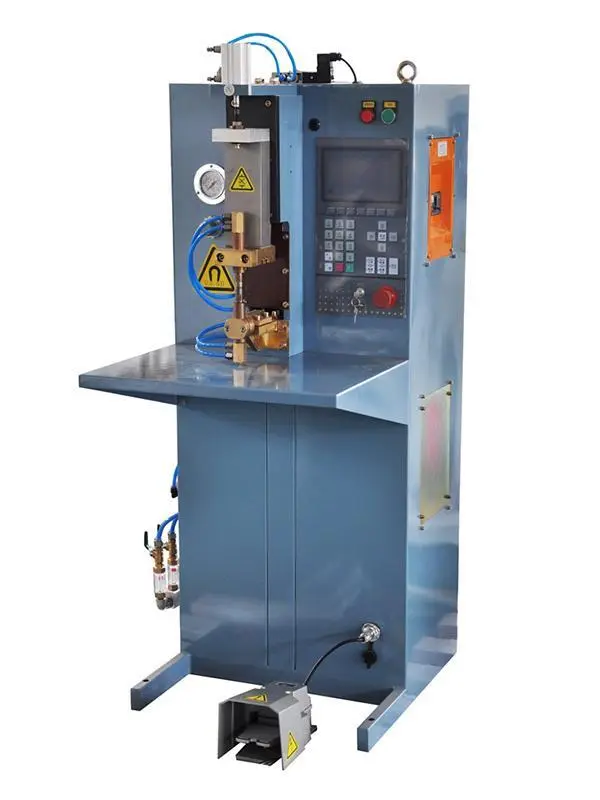

MFDC 定置式スポット溶接機・プロジェクション溶接機 Bシリーズ

MFDC 定置式スポット溶接機およびプロジェクション溶接機 25KVA / 55KVA

アプリケーション
MFDC 固定スポット溶接機およびプロジェクション溶接機は、主に低電圧電子スイッチ部品のハードウェア溶接および銅線溶接に使用されます。

機能

抵抗溶接機の出力範囲は 25KVA ～ 220KVA です。
当社の溶接機の最大短絡電流は 15.5KA ～ 40KA の範囲です。
6barの空気圧で、当社の溶接機の溶接圧力は最大480〜15000Nの範囲に達します。
有効スロート深さは230mmです。
当社の溶接機はワンストロークシリンダを標準装備しております。ただし、溶接装置にはダブルストロークシリンダとサーボ電動シリンダの両方が対応しておりますので、お客様にてシリンダのオプションをお選びいただけます。

技術パラメータ

モデル＃		DB-25-1	DB-55-1	DB-110-1	DB-165-1	DB-220-1
定格出力	KVA	25	55	110	165	220
電源	V/Φ/Hz	380V/3/50Hz
最大一次電流	A	17	60	75	112	149
一次ケーブル	MM ²	5*16	5*16	5*16	5*16	5*16
マックス短絡電流	KA	14	18	24	30	40
定格デューティサイクル	%	20	20	20	20	20
二次空電圧	V	7.2	7.8	10.4	13	10.4
溶接シリンダーのサイズ	Φ*L	Φ50(32)*50	Φ63*50	Φ100*50	Φ100*50	Φ100*50
最高使用圧力 @ 0.5MPa	N	1000	1500	3920	3920	3920
圧縮空気圧力	MPa	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7
冷却水使用量	L/MIN	6	6	8	12	12
圧縮空気消費量	L/溶接スポット	0.54	1.43	2.28	2.28	2.28
喉の深さ	MM	235	203	231	235	239
アームギャップ	MM	230	276	260	260	258
電極サイズ	MM	Φ25.4	Φ25.4	Φ25.4	Φ25.4	Φ25.4
寸法	H(MM)	1461/901	1510	1478/954	1790/954	964
	L(MM)	831/672	992	962/707	869/707	707
	W(MM)	688/490	1220	1004/503	860/524	542

Heron は抵抗溶接システムの製造に従事しており、経験豊富な 25KVA ～ 220KVA MFDC 抵抗溶接機メーカーおよび溶接ソリューションプロバイダーです。 1997 年以来、当社は世界中の顧客に幅広い MFDC 定置式抵抗スポット溶接機、DC 抵抗シーム溶接機、MFDC 抵抗プロジェクション溶接機、およびロボット溶接システムを提供してきました。
