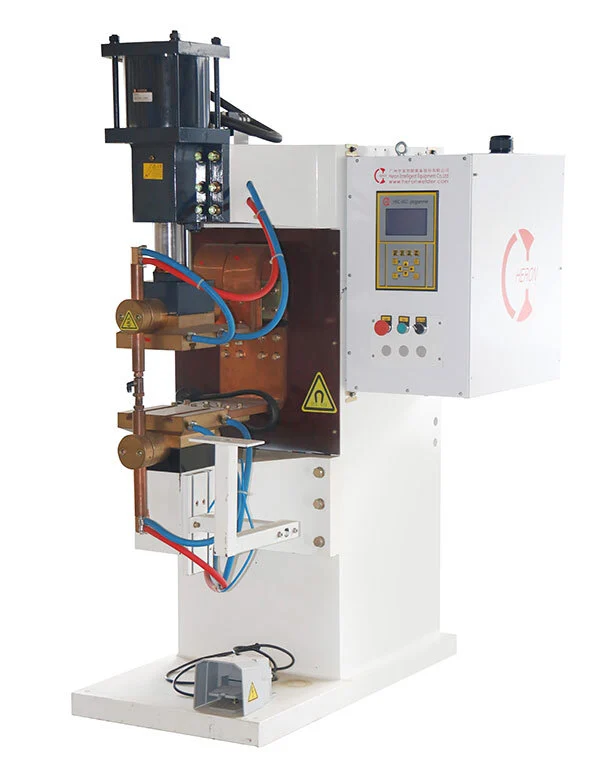

50KVA～500KVA交流抵抗溶接機（スポット溶接機、プロジェクション溶接機）

Heron Intelligent Equipment 菱形ガイドレールスポット溶接およびプロジェクション溶接機、AC 抵抗スポット溶接およびプロジェクション溶接機、スポット溶接およびプロジェクション溶接機、抵抗溶接装置は、現在の市場規定およびガイドラインに従って設計および製造されています。

アプリケーション
ACHシリーズ交流抵抗スポット溶接および投影機は、主に鉄金属のスポット溶接プロセスおよび投影プロセスに適用されます。

機能
1. 当社の抵抗溶接機の出力は50KVAから500KVAの範囲です。
2. 当社の溶接機の最大短絡電流は 12KA ～ 76KA の範囲です。
3. 6barの空気圧で、当社の溶接機の溶接圧力は2510Nから24000Nの範囲です。
4. ローラーラムは、溶接機の標準的な構成の 1 つです。
5. 有効スロート深さは950mmです。
6. 弊社溶接機はワンストロークシリンダーを標準装備しております。また、弊社溶接機にはお客様オプションのダブルストロークシリンダやサーボ電動シリンダも対応可能です。

技術パラメータ

モデル＃		DN-50-**	DN-80-**	DN-100-**	DN-125-**	DN-150-**	DN-200-**	DN-250-**	DN-300-**	DN-500-**
定格出力	KVA	50	80	100	125	150	200	250	300	500
電源	V/￠/Hz	380/1PH/50HZ
最大一次電流	A	94	150	187	234	280	374	465	560	930
一次ケーブル	MM ²	25	50	50	120	120	120	120	2*120	3*120
マックス短絡電流	A	24000	25000	26000	28000	34000	38000	42000	46000	76000
定格デューティサイクル	%	50	50	50	50	50	50	50	50	50
二次空電圧	V	6.1	7.6	8.6	9.5	11.2	13.5/10.5	13/11	16.0/12.0	18.0/14.0
溶接シリンダーのサイズ	￠*L	￠100*60	￠125*100	￠160*100	￠160*100	￠200*100	￠200*100	￠200*100	￠200*100	￠250*150
最高使用圧力 @ 0.5MPa	N	3900	6000	10000	10000	15000	15000	15000	15000	24000
圧縮空気圧力	MPa	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7
冷却水使用量	L/MIN	8	8	8	8	10	14	14	14	14
圧縮空気消費量	L/溶接スポット	2.28	3.56	5.84	5.84	9.24	9.24	9.24	9.24	14.43
喉の深さ	MM	370	540	540	540	540	528	528	*	*
アームギャップ	MM	329	364	364	364	364	425	425	*	*
電極サイズ	MM	φ25	φ30	φ30	φ30	φ30	φ30	φ30	*	*
寸法	H(MM)	1472	1803	1803	1803	1803	1803	1803	*	*
	L(MM)	959	1284	1284	1284	1284	1269	1269	*	*
	W(MM)	430	500	500	500	500	560	560	*	*

Heron は抵抗溶接システムの製造に従事しており、経験豊富な 50KVA ～ 500KVA AC 抵抗溶接機メーカーおよび溶接ソリューションプロバイダーです。 1997 年以来、当社は世界中の顧客に幅広い交流抵抗スポット溶接機、交流抵抗プロジェクション溶接機、抵抗シーム溶接機、ロボット溶接システムを提供してきました。

ヘロンインテリジェントイクイップメント株式会社菱形ガイドレールスポット溶接およびプロジェクション溶接機、交流抵抗スポット溶接およびプロジェクション溶接機、スポット溶接およびプロジェクション溶接機、抵抗溶接装置の事業リソースの最適配置を実現しました。
