25KVA～150KVA交流抵抗溶接機（スポット溶接機、プロジェクション溶接機）

問い合わせ

レビューを書く

ヘロンインテリジェントイクイップメント株式会社立形溶接機、交流抵抗溶接機、立形スポット溶接およびプロジェクション溶接機、スポット溶接およびプロジェクション溶接機、抵抗溶接装置業界で一流の企業文化管理とブランドイメージを確立しました。

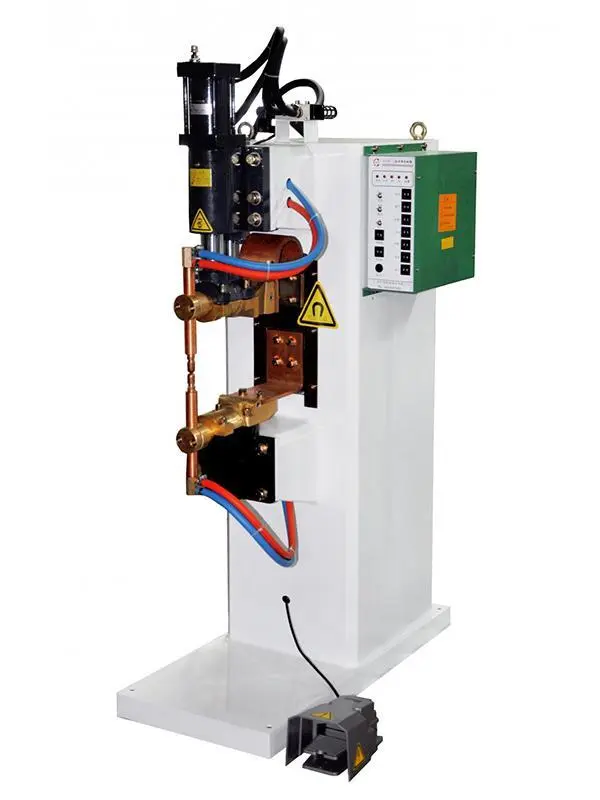

交流抵抗溶接機 25KVA / 35KVA / 50KVA
交流抵抗溶接機 25KVA / 35KVA / 50KVA
交流抵抗溶接機 80KVA / 100KVA / 125KVA / 150KVA
交流抵抗溶接機 80KVA / 100KVA / 125KVA / 150KVA

アプリケーション
25KVA-150KVA AC抵抗溶接機は、主に鉄金属のスポット溶接およびプロジェクション溶接プロセスに適用されます。

機能
1. 当社の抵抗溶接機の出力は25KVAから150KVAの範囲です。
2. 当社の溶接機の最大短絡電流は 12KA ～ 34KA の範囲です。
3. 6barの空気圧で、当社の溶接機の溶接圧力は2510Nから15000Nの範囲です。
4. 円形シャフトガイドレール圧接ヘッドは、溶接機の標準構成の 1 つです。
5. 有効スロート深さは950mmです。
6. 弊社溶接機はワンストロークシリンダーを標準装備しております。また、弊社溶接機にはお客様オプションのダブルストロークシリンダやサーボ電動シリンダも対応可能です。

技術パラメータ

モデル＃		DN-25-**	DN-35-**	DN-50-**	DN-80-**	DN-100-**	DN-125-**	DN-150-**
定格出力	KVA	25	35	50	80	100	125	150
電源	V/￠/Hz	380/1PH/50HZ
最大一次電流	A	47	65	94	150	187	234	280
一次ケーブル	MM ²	16	16	25	50	50	120	120
マックス短絡電流	A	15500	19000	24000	25000	26000	28000	34000
定格デューティサイクル	%	50	50	50	50	50	50	50
二次空電圧	V	4.2	5.2	6.1	7.6	8.6	9.5	11.2
溶接シリンダーのサイズ	￠*L	￠80*60	￠80*60	￠100*60	￠125*100	￠160*100	￠160*100	￠200*100
最高使用圧力 @ 0.5MPa	N	2500	2500	3900	6000	10000	10000	15000
圧縮空気圧力	MPa	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7
冷却水使用量	L/MIN	6	6	8	8	8	8	10
圧縮空気消費量	L/溶接スポット	1.43	1.43	2.28	3.56	5.84	5.84	9.24
喉の深さ	MM	380	377	370	540	540	540	540
アームギャップ	MM	333	331	329	364	364	364	364
電極サイズ	MM	φ25	φ25	φ25	φ30	φ30	φ30	φ30
寸法	H(MM)	1472	1472	1472	1803	1803	1803	1803
	L(MM)	959	959	959	1284	1284	1284	1284
	W(MM)	400	400	430	500	500	500	500

Heron は抵抗溶接システムの製造に従事しており、経験豊富な 25KVA ～ 150KVA AC 抵抗溶接機メーカーおよび溶接ソリューションプロバイダーです。 1997 年以来、当社は世界中の顧客に幅広い交流抵抗スポット溶接機、交流抵抗プロジェクション溶接機、抵抗シーム溶接機、ロボット溶接システムを提供してきました。

Heron Intelligent Equipment 垂直溶接機、AC 抵抗溶接機、垂直スポット溶接およびプロジェクション溶接機、スポット溶接およびプロジェクション溶接機、抵抗溶接装置は、信頼できるサプライヤーによって保証されている高品質の原材料で作られています。
