ヘロンインテリジェントイクイップメント株式会社お客様とのWin-Winの関係を実現するために全力を尽くします。

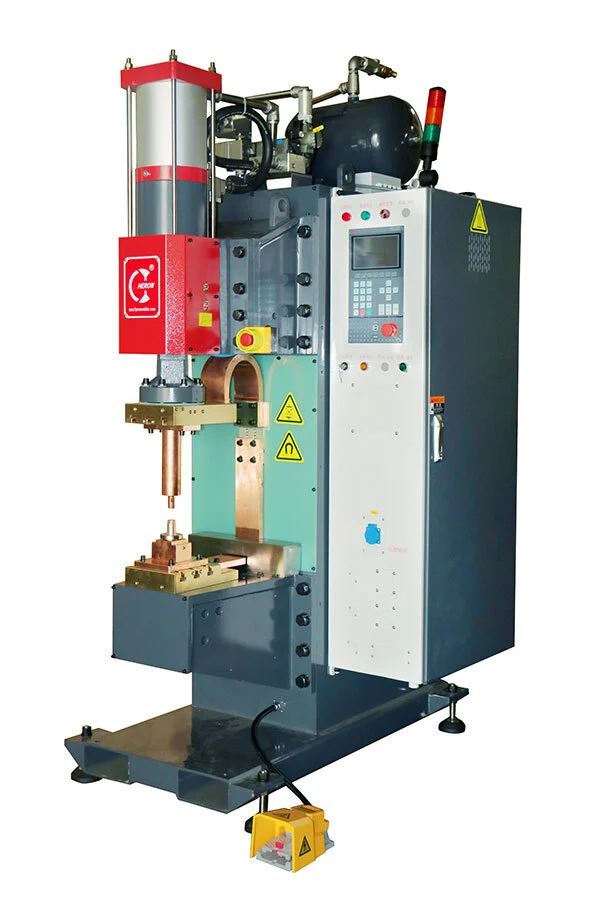

高構成MFDC抵抗溶接機Hシリーズ

アプリケーション
高構成の MFDC 抵抗溶接機は、主に炭素鋼、ステンレス鋼、アルミニウム、銅、その他の合金の溶接などのスポット溶接およびプロジェクション溶接プロセスに使用されます。

機能

抵抗溶接機の出力範囲は220KVAから880KVAです。
最大短絡電流は40KA～110KAです。
6barの空気圧で、当社の溶接機の溶接圧力は10000〜24000Nの範囲です。
このタイプの溶接機では、ひし形ローラーラムが標準構成です。
有効スロート深さは950mmです。
この溶接機はワンストロークシリンダが標準構成ですが、ダブルシリンダやサーボ電動シリンダも対応しております。これら 2 つのシリンダーはオプションです。

技術パラメータ

モデル＃		DB-220	DB-250	DB-330	DB-440	DB-500	DB-660	DB-750	DB-880
定格出力	KVA	220	250	330	440	500	660	750	880
電源	V/Φ/Hz	380V/3Φ/50Hz
マックス一次電流	A	150	150	240	350	339	500	508	700
一次ケーブル	MM2	335+216	335+216	350+216	350+216	370+216	370+216	3*50+16+25	370+216
マックス短絡電流	KA	40	45	58	59.9	70	85	90	110
定格デューティサイクル	%	20	20	20	20	20	20	20	20
二次空電圧	V	10.4	12.5	13	10.4	12.5	10.4	12.5	10.4
溶接シリンダーのサイズ	Φ*L	Φ200*150	Φ200*150	Φ200*150	Φ200*150	Φ250*150	Φ250*150	Φ250*150	Φ250*150
マックス使用圧力	N	15395.8	15395.8	15395.8	15395.8	24049	24049	24049	24049
喉の深さ	MM	400	400	400	400	400	400	400	400
アームギャップ	MM	400	400	400	400	400	400	400	400
寸法	H(MM)	2302	2302	2302	2302	2435	2435	2435	2435
	L(MM)	1245	1245	1245	1245	1245	1245	1245	1245
	W(MM)	1000	1000	1000	1000	1000	1000	1000	1000

Heron は抵抗溶接システムの製造に従事しており、経験豊富な 220KVA ～ 880KVA MFDC 抵抗溶接機メーカーおよび溶接ソリューションプロバイダーです。 1997 年以来、当社は世界中のお客様に幅広い定置型抵抗スポット溶接機、MFDC 抵抗シーム溶接機、MFDC 抵抗プロジェクション溶接機、およびロボット溶接システムを提供してきました。

品質管理システムの確立により、Heron Intelligent Equipment は最高品質の高構成 MFDC 抵抗溶接機、MFDC スポット溶接機およびプロジェクション溶接機、スポット溶接機およびプロジェクション溶接機装置、抵抗溶接機を提供することを保証します。
