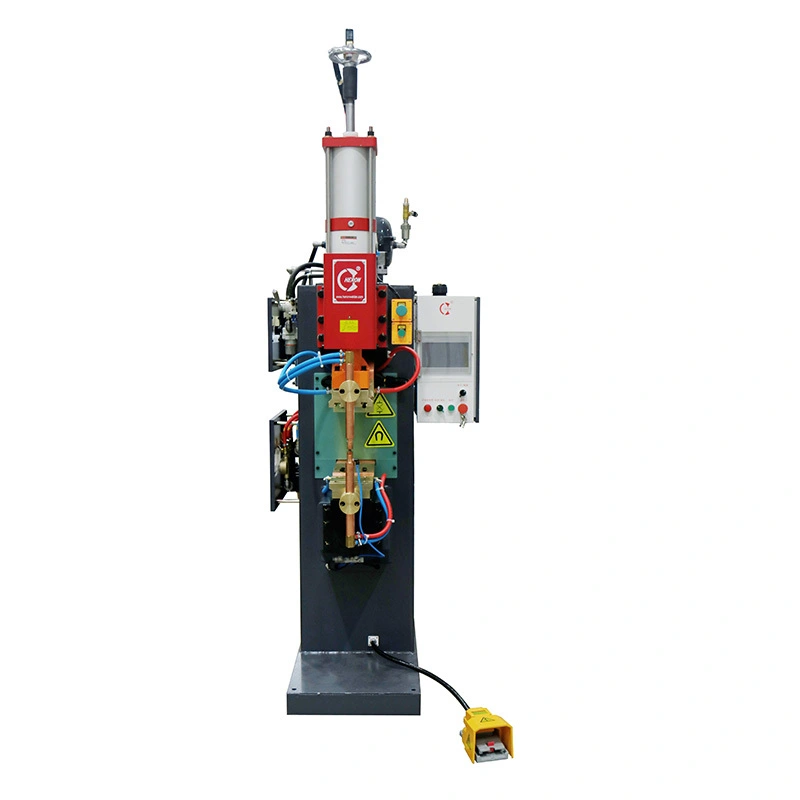

L型MFDC点焊机<000000>凸焊机DB-110KVA
描述
L型MFDC现货 & 凸焊机 DB-110KVA 配有滚轮压头和坚固的框架，可确保出色的点焊和可靠的凸焊工艺，焊接电流的上升时间为 3ms，最大短路电流为 60KA。
主要特点
焊接头可以 | 滚柱导轨或圆轴导轨，气缸规格φ160* 120 |
装备颜色 | 机身：石墨灰RAL7024，后门信号白RAL9003； 控制箱：正面：信号白 RAL9003，机身 石墨灰 RAL7024 焊头：红色RAT4L001 |
水回路 | 显示表+流量开关 |
控制器 | HRC-802（带PLC） |
喉深 | 500毫米 |
压板间隙 | 340毫米 |
力量 | 适用于110KVA |
逆变器尺寸 | 600A/1200A |
电极瓦 | T型（150宽） |
PLC | 三菱/西门子可选 |
触摸屏 | 昆仑通泰 |
脚 | 减震脚 |
应用
它是一种采用MFDC逆变电源的电阻焊工艺。 电源输入为三相工频，输出为单相中频。 频率的提高使得焊接变压器的尺寸显著减小。 焊接时间以毫秒为单位，焊接能量高度集中，工件位于上下电极之间。 采用中频逆变电阻焊控制器控制焊接电流、时间，并相应调整电极压力。 之后，设定电极之间的压力，当大电流通过焊接部分时，接触电阻产生的高温会熔化焊接母材并形成焊核，与交流单相焊接电源相比，这大大降低了电网需求。
焊接样品
规格
模型 | DB-110 | |
额定容量 | KVA | 110 |
电源 | 电压/φ/赫兹 |
|
最大限度。 一次电流 | A | 100 |
初级电缆 | MM2 | 3*35+2*16 |
最大限度。 短路电流 | KA | 24 |
额定工作周期 | % | 20 |
次级空电压 | V | 10.4 |
焊接筒尺寸 | Φ*L | Φ120*100 |
最大限度。 工作压力 | N | 6027 |
喉深 | MM | 424 |
臂距 | MM | 410 |
方面 | H(MM) | 1758 |
L(MM) | 1009 | |
W(MM) | 767 | |
